AC MİLİOHM METRE ÖLÇÜM VE TEST CİHAZI 356M

ALTERNATİF AKIMDA REZİSTİF DEĞER ALMA

ÖLÇÜM VE KONTROL CİHAZI

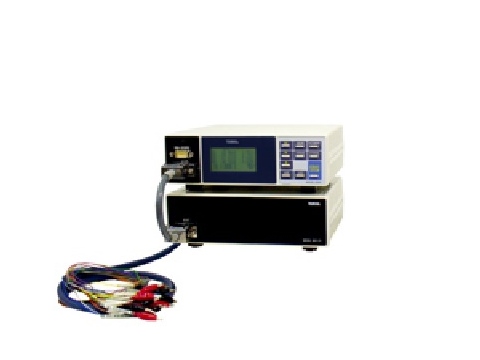

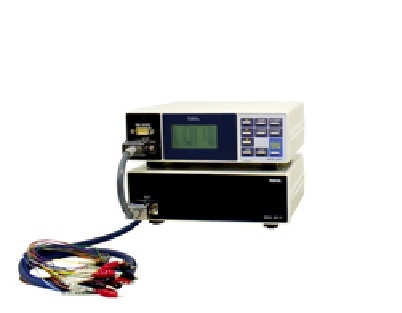

20 CH Tarayıcı ile MODEL 356M AC mΩ test cihazı

  • ■AC mΩ metre, maks. 40 CH tarayıcı mümkün
  • ■Direnç ölçüm aralığı 30 mΩ/300 mΩ/3 Ω
  • ■Açık terminal voltajı 20 mV tepe veya daha az
  • ■Şarj edilebilir pil ve Yakıt pilinin hücre voltajını ve direncini ölçmeyi sağlar.
  • ■2 üst karşılaştırma kararı çıktısı

Sıradan Uygulama

Pilin iç direnci, temas direnci vb.


Model Tanımı

Ana ünite
356M-□
modeliCH sayısı
356M-055 KanalUzatma ünitesi mevcut DEĞİL
356M-1010 CH
356M-1515 CH
356M-2020 CHUzatma ünitesi mevcut




Tarayıcı genişletme birimi
5811-71-□

modeliCH uzatma numarası
5811-71-055 Kanal
5811-71-1010 CH
5811-71-1515 CH
5811-71-2020 CH


Ürün Sipariş No: AC Miliohm Metre Ölçüm ve Test Cihazı 356M

Standart Özellikler


Ölçüm aralığı

■Direnç ölçümü
Ölçüm aralığı Not 1:30 mΩ300 mΩ3 Ω
Çözünürlük:1 μΩ10 μΩ100 μΩ
Ölçüm akımı:7,4 mA1mA100 μA
Doğruluk Notu 2:± (rdg.'nin %0.5'i + 8 dgt.)
Sıcaklık katsayısı:± (%0.05 rg. + 0.8 dgt.) / ℃
Açık terminal voltajı:20 mV'den az tepe noktası (KAPALI işleviyle)


■Voltaj ölçümü

Ölçüm aralığı Not 1:± 5 V± 50 V
Çözünürlük:100 μV1 mV
Doğruluk Notu 2:± (%0.05 rg. + 5dgt.)
Sıcaklık katsayısı:± (odg. +0.5 dgt'nin %0.005'i) / ℃



Şartname

Ölçüm yöntemi:AC 4 terminal yöntemi (Direnç ölçümü)
Ölçüm frekansı:AC 1 kHz ± 20 Hz (Direnç ölçümü)
Örnekleme döngüsü:10 kez / s. (Direnç, voltaj ölçümü)
Ölçüm terminali:2,54 mm hatveli konektör, MIL-C-86503 standardı
kablolama direnci:Kaynak tarafı: 0,1 Ω'dan az
Görüntülemek:LCD ekran
Direnç ölçümü: 35000
Voltaj ölçümü: 50000 (polarite göstergesi ile)
Ölçüm modu:
Otomatik ölçüm:CH 1'den ayarlanmış CH'ye kadar direnci ve voltajı ölçün,
ardından beklemeye geçin.
'OTOMATİK' mod: Ölçülen veriler 356M'ye kaydedilir, veriler PC'ye indirilebilir.
'FULL' modu: Her bir CH'nin her ölçümü çıktı olarak verilir.
Manuel ölçüm:Manuel olarak ayarlanan CH'nin direnci ve voltajı ölçülür.
Ölçüm süresi:
(Otomatik ölçüm sırasında)
1 sn seçin. veya 2 sn. bir CH için
1 s.:aprx ölçüm süresi. 900 ms., 2 sn.: yakl.1900 ms.
yargı:Üst limit (H1, H2) ayarlanabilir.
Çıkış koşulu:1 CH'den fazla direnç > H1・・・ Röle AÇIK
1 CH'den fazla direnç > H2・・・ Röle AÇIK
İletişim kapasitesi:AC 250 V, 1 A (Direnç yükü), 1 A. 1a kontak
Yalıtım direnci:DC 500 V, 50 MΩ'den fazla
Dayanma gerilimi:AC 1500 V, 1 dak.
Güç kaynağı toleransı:AC 90 - 250 V (356M, 5811-71)
Çalışma ortam sıcaklığı:0 ila 50 ℃
Depolama sıcaklığı:-20 ila 70 ℃
Ağırlık:356M yakl. 1 kg, 5811-71 yakl. 1 kg
Boyut:205 (G) x 64 (Y) x 169 (D) mm
Seri iletişim RS-232C:
İletim sistemi:Başlat-durdur senkronizasyonu tam çift yönlü
Aktarım hızı:2400, 4800, 9600 bps
Veri biti uzunluğu:7 bit, 8 bit
Dur biti:1 bit
Xon, Xoff:Kontrol yok
Aksesuar:
356 milyonYardımcı yazılım (CD)1 bilgisayar
RS-232C kablosu1 bilgisayar
Güç kablosu1 bilgisayar
Güç sigortası1 bilgisayar
Kullanım kılavuzu1 bilgisayar
5811-71Güç kablosu1 bilgisayar
Ünite bağlantı kablosu1 bilgisayar
Ölçüm kablosu:Dahil değildir, bizimle görüşerek üretilebilir.
