MONO FAZ AC 50HZ FREKANS DÖNÜŞTÜRÜCÜ TRANSDÜSERİ



   % 0,2 İLE ÇOK YÜKSEK DOĞRULUK İLE ŞEBEKE FREKANSINIZI GERÇEK DEĞERİNDE OKUYUN



     frekans-transduseri-olcum-cihazıfrekans-transduseri

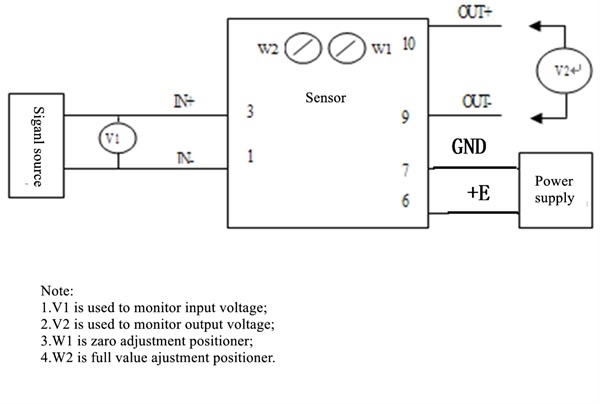

FREKANS DÖNÜŞTÜRÜCÜ CİHAZ BOYUTLARI VE AÇIKLAMASI :

WBF Frekan Transdüseri Açıklaması :

Elektrik şebekesinde ve devrede bulunan AC güç kaynağını gerçek zamanlı olarak ölçmek ve yerine 4mA ~ 20mA veya 0mA ~ 20mA standart DC akım (lz) çıkışı vermek için özel bir izolasyon modülü kullanılır. Yüksek hassasiyet, yüksek izolasyon, düşük güç tüketimi, düşük sapma, geniş sıcaklık aralığı ve güçlü anti-parazit özelliği özelliklerine sahiptir.

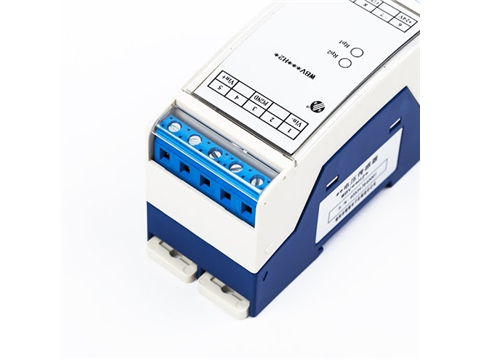

ray-tipi-50hz-frekans-transdüseri

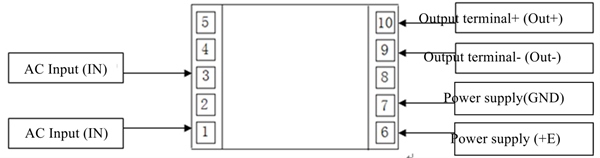

ac-frekans-sinyal-dönüştürücüsü;

Teknik Bilgiler:

Cevap Süresi:                   300ms

SICAKLIK ÇALIŞMA ARALIKLARI:

Ticari Sınıf:                        0°C. ......+50°C
Endüstriyel Sınıf:               -25°C. …+70°C

Depolama sınıfı:                -25°C. .…+80°C

Cihaz Diğer Özellikleri:



MTBF (kullanım ömrü):      50000h
Ağırlık:                                  80gr
Koruma Sınıfı:                      IP20
Sıcaklık Kayması: (Thermal Drift): 300ppm (DC Akım için)

Montaj Şekli:                    35mm DIN rail mounting/Screw mounting




FREKANS DÖNÜŞTÜRÜCÜ ÖZELLİKLERİ : ( 40-60HZ / 4-20mA )

1.  Giriş: 40Hz~60Hz, 270V (100Vac)

2.  Çıkış: 4mA~20mA

3.  Doğruluk : 0.5

4.  Giriş Empedansı (R): (1) Girişte Voltaj Varken(V)≤1V, R≥1M Ohm

                                          (2) Girişte voltaj Varken (V)=5V, R=50K Ohm

5.  Lineer Voltaj: 50%~120%  nominal giriş

6.  Cevaplama süresi:  250 mS

7.  Aşırı Yük Kapasitesi: 2 kere nominal giriş, sürekli;

8.  Maksimum Yük: 6V

9.  Harici Besleme: +24V,DC

10. Statik Çalışmada Çekiği Akım: 30 mA

11. İzolasyon Voltajı: >1.5kVDC,  1 dk için.

12. Çıkış Dalgalanması: <4mV (RMS, Çıkış Yükü 250Ohm)

13. Sıcaklıkla Kayma: 1.5×10-4/℃

 14. Çevre Sıcaklığı:  0℃~+50℃

15. Montaj: DIN Rail 35mm Montaj Şekli
