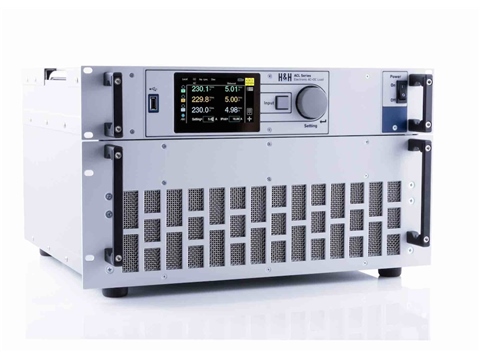

AC DC ELEKTRONİK YÜK

ÜC FAZ VE MONO FAZ AC DC YÜK LABORATUVARLAR VE ENDÜSTRİYEL TESİSLER İÇİN 50 YILI AŞKIN BİR ÜRETİM TECRÜBESİ İLE GELİR

SİNYAL JENERATÖRÜ ÖZELLİĞİ HARMONİK İZLEME EKRANI İLE ELEKTRONİK YÜK CİHAZINDA İNNOVASYON

YÜKSEK TEKNOLOJİ İLE TÜM KAYNAKLARINIZI HASASSA ŞEKİLDE İZLEYİN VE TAM YÜK PROFİLİ ALIN...

DÜNYANIN EN BÜYÜK AC DC ELEKTRONİK YÜK ÜRETİCİSİ FİRMASI

Höcherl& Hackl GmbH

Made In Germany

Büyük bir butonla kontrol edilen yük girişi ve ayar değerini ayarlamaya yarayan döner düğmeye ek olarak cihazlar, akıllı telefonlarda olduğu gibi 4,3" dokunmatik ekran üzerinden sezgisel menü navigasyonu ile çalıştırılıyor. Fareyle çalıştırmak için ön taraftaki USB bağlantı noktasını kullanabilirsiniz. En yaygın işlevlere kısayollar aracılığıyla erişilebilir. Her iletişim penceresi için ilgili öğelerin anlamlarını açıklayan ilgili bir yardım penceresi mevcuttur. Yardım dili ayarlanabilir Almanca veya İngilizce'ye.

ACL AC DC Üç Faz / Tek Elektronik Faz Yük  Özellikleri

• 1.000 Hz'e kadar frekans aralığı
• Tek ve üç fazlı cihazlar için uygun
• Paralel, yıldız veya üçgen bağlantı
• Giriş voltajı 280 V veya 500 V
• 500 ... 21.000 W arası tek fazlı güç
• 3 x 1.400 ... 3 x 8.400 W'den 3 fazlı güç
• 4,3“ dokunmatik ekranlı kullanıcı arayüzü
• Fare/Maouse ile çalıştırma ve işletme
• Çalışma modları CC, CR, CP, CV
• Keyfi akım dalga formları
• Kesintisiz dalga biçimi değişimi
• Girişi, hattı veya hariciyi yüklemek için senkronizasyon
• 4'e kadar ayarlanabilir tepe faktörü
• Otomatik genlik düzeltmesi
• Tepe faktörü ile birleştirilmiş faz kayması
• 25. dereceye kadar harmonikler, çift ve tek
• -180 ... 180°'den faz kesimi
• Cihaz ekranından kullanım klavuzu  kontrol imkanı


 Ürün sipariş Kodu :  ACL Serisi Yük için lütfen aşağıdan katalog indirerek seçiminizi yapınız.

Teklif ve Bilgi Al

ACL Serisi Yük Cihazı İçin Bazı İp uçları:

ACL serisi yükler 1.000 Hz'e kadar DC ve AC gerilimlere uygundur.
Sırasıyla 3 kanalı veya fazı tek bir muhafazada birleştiren tek fazlı modellerin yanı sıra üç fazlı yükler de mevcuttur.
Parlak 4,3" dokunmatik ekran, çalışmayı kolay ve rahat hale getirir. Faz açısı ve tepe faktöründen harmoniklere ve isteğe bağlı akım dalga biçimlerine kadar farklı dalga biçimleri doğrudan kullanıcı arayüzü aracılığıyla tanımlanır. Yük akımı ve gerilim arasındaki faz değişimi, tepe faktörü veya faz ile birlikte mümkündür. açı kontrolü.
Ölçülen değerler tüm kanallar/fazlar için sayısal olarak görüntülenir veya osiloskop benzeri bir şekilde zamana karşı bir grafikte görüntülenir.
Otomatik genlik düzeltmesi, değişken tepe faktörüyle bile akımın RMS değerini sabit tutar.

Cihaz Ekranından Tüm Katalog Bilgilerine ve Daha Fazlasına Ulaşın

ACL serisi kullanım kılavuzu, cihazın dahili belleğinde PDF formatında saklanır. Bu, bir USB flaş sürücüsüne kopyalanabilir veya daha yeni bir sürüm mevcutsa, örneğin bir USB flaş sürücüsünden güncellenebilir. yeni işlevlere sahip bir ürün yazılımı güncellemesinden sonra. Böylece kurulu donanım yazılımına karşılık gelen kullanım kılavuzu kaybolmaz.

Faz Kesim ve Faz Kyaması İzleme

Her dalga formu için, mevcut dalga formunun faz kesilmesi (PC) ve faz kayması (PS) -180 ila +180° aralığında ayarlanabilir. Faz açısına bağlı olarak akımın RMS değeri değişir.
Faz kayması bir faz kesintisi veya tepe faktörü ile birleştirilmelidir. Tamamen kapasitif veya endüktif yük anlamında bir faz kayması mümkün değildir.

Krest Faktör Değeri İzleme

Sinüs dalga formları için tepe faktörü (CF) 1,4142'den 4,0'a ayarlanabilir. Yük, ortaya çıkan genliği düzelterek RMS değerinin sabit kalmasını sağlar.

Harmonikleri İzleme Ekranı

Harmonikli dalga biçiminde, 0'dan 1'e normalize edilmiş temel dalganın genlikleri ve ayrıca 24'e kadar harmonik (çift ve tek) toplanır. Yük, ortaya çıkan genliği düzelterek RMS değerinin sabit kalmasını sağlar.

Trifaze ve Mono Faze Değer ölçüm ve Ekranlama

Ekrandaki odağa bağlı olarak kanal başına daha fazla veya daha az ölçülen değer gösterilir. Tek fazlı bir ACLS cihazı ana ekranda aşağıdaki ölçülen değerleri görüntüler: RMS değeri gerilim, RMS değeri akım, direnç, aktif güç, görünen güç, distorsiyon reaktif gücü, frekans, güç faktörü, tepe faktörü.
Çok kanallı veya üç fazlı bir cihazın tüm ABC kanalları odaklanmışsa, her kanal için gerilimin etkin değeri ve akımın etkin değeri görüntülenir.
Tüm bu ölçülen değişkenler, bir SCPI komutu kullanılarak veri arayüzlerinden biri aracılığıyla sorgulanabilir.
​

  Modüler ve Yapılandırılabilir Üç Faz ACL Serisi Yük
