 RF SAHA SİNYAL GÜCÜ VE SEVİYESİ ÖLÇÜM CİHAZI











Aşağıda Başlıca Karşılanabilir Test Sinyalleri Şöyledir:

  • Hücresel 2/3/4/5G NR NB-IOT
  • Wi-Fi 802.11 a/b/g/n/ac/ax/be/ah
  • Nearlink SLE/SLB
  • Bluetooth R4.2/LE R5/LE R4.2/BLE/6.0
  • GNSS BDS/GPS/LEO

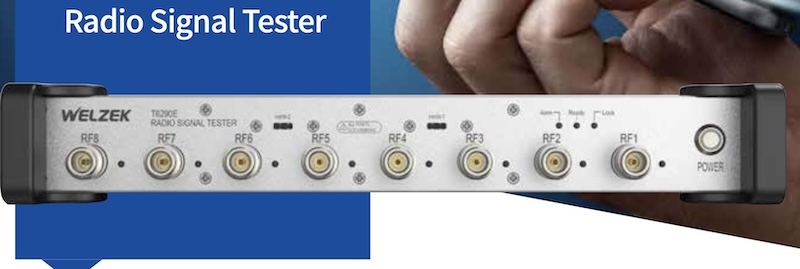

  Ürün Sipariş No : T6290E Radyo Sinyal Test Cihazı




  Teklif Ve Bilgi Al




   Radyo Sinyali Test Cihazı Başlıca Özellikleri :



T6290E, 5G çağında RF testi için yüksek performanslı bir cihazdır. 2/3/4/5G NR/IOT'nin çeşitli hücresel standartlarını, Bluetooth, GNSS, UWB ve Wifi (802.11 serisi, ax/be (Wifi 6E/7) dahil) gibi kısa mesafe radyo iletişim teknolojilerini ve diğer geniş bant radyo teknolojilerini kapsar.



T6290E, 5G R16 teknik özelliklerini karşılayabilen, 400M-8GHz frekans bandını ve 500M maksimum IF bant genişliğini destekleyen, 5G özellikleriyle tanımlanan SUB 6G ve 7.125G frekans bantlarında 5G NR testini destekleyebilen ve ayrıca 7GHz frekans bandı 6E test gereksinimlerinde Wifi'ı karşılayabilen bir test platformudur. Ürün, bir ila sekiz paralel test gerçekleştirmek için test gereksinimlerine göre esnek bir şekilde yapılandırılabilen 8 TX/RX radyo frekans portuna sahiptir. T6290D test talimatlarıyla sorunsuz bir şekilde uyumlu olabilir ve mevcut T6290D tarafından desteklenen 2/3/4G/IOT/wifi/Bluetooth/GPS gibi kablosuz standartlarını gerçekleştirebilir

Ürün Teknik Özellikleri





Test sıklığı

Frekans aralığı 400mhz-8000mhz

24GHz ila 44GHz

Frekans ayar çözünürlüğü 1Hz

Frekans doğruluğu, zaman referans doğruluğu ile aynıdır

Sinyal üretecinin fonksiyon parametreleri

Maksimum iletim sinyali bant genişliği 500MHz'dir ve merkez frekansı 600MHz ile 8000MHz arasındadır

Çıkış gücü doğruluğu 400MHz ila 4000mhz:+0.6db, çıkış gücü seviyesi >-80dbm

4000MHz ila 8000mhz: ± 1.0db, çıkış gücü seviyesi >-80dbm

Çıkış sinyali faz gürültüsü

Taşıyıcı ofseti 1MHz tek yan bant <-125dbc/hz, CW çıkışı -15dbm, 400MHz ila 8000MHz

Taşıyıcı ofseti 100kHz tek yan bant <-95dbc/hz, CW çıkışı -15dbm, 400MHz ila 8000MHz

Sinyal analizörünün fonksiyon parametreleri

Maksimum analiz sinyali bant genişliği 400MHz'dir ve merkez frekansı 600MHz ile 8000MHz arasındadır

Giriş sinyali ölçüm doğruluğu 400MHz ila 6000mhz:+0.6db, çıkış güç seviyesi >-50dbm

6000mhz ila 8000mhz:+1.0db, çıkış güç seviyesi >-50dbm

Taşıyıcı ofseti 1MHz, SSB <-125dbc/hz, NOM, <-95dbc/hz, NOM

Taşıyıcı ofseti 100kHz, SSB <-95dbc/hz, NOM

Temel genel parametreler

Kanal ve port 1 kanal, 8rx/tx tam dupleks port

Hacim genişliği: 332mm, yükseklik: 58.2mm, derinlik: 390mm (sap ve RF başlığı dahil)

Ağırlık: yaklaşık 7,5 kg


Mükemmel RF Performansı


Frekans 400MHz ile 8GHz arası;

TX/RX için bant genişliği 500MHz/400MHz'dir

2/3/4/5G NR/Bluetooth/Wi-Fi 6/6E/7'yi destekler


Bol Arayüzler


Entegrasyon için çeşitli G/Ç arayüzleri sunar

Dahil edilen portlar: RF, USB, DP, Ethernet, Tetikleyici (GİRİŞ/ÇIKIŞ)


Esnek Yazılım Seçenekleri

5G NR/diğer hücresel/IoT/Wi-Fi 7/6E/diğer Wi-Fi teknolojisi/Bluetooth için işlevsel SW seçenekleri SW seçenekleri olarak yapılandırılabilir

Geliştirme aracı kullanıcılara sunuldu

Geliştiriciler için ATE/GUI mevcuttur
