60 YILLIK ÜRETİM DENEYİMİ

FPGA VE SOPC CHIP TEKNOLOJİSİ İLE ÜRETİLEN BİR CİHAZ

LABORATUVAR VE AR-GE TESİSLERİ İÇİN MÜKEMMEL ÇÖZÜM

TELEKOM VE KALİBRASYON LABORATUVARLARI İÇİN

1.5GHZ FREKANSA KADAR ANALİZİ

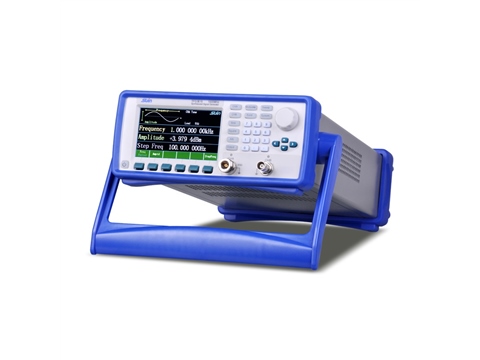

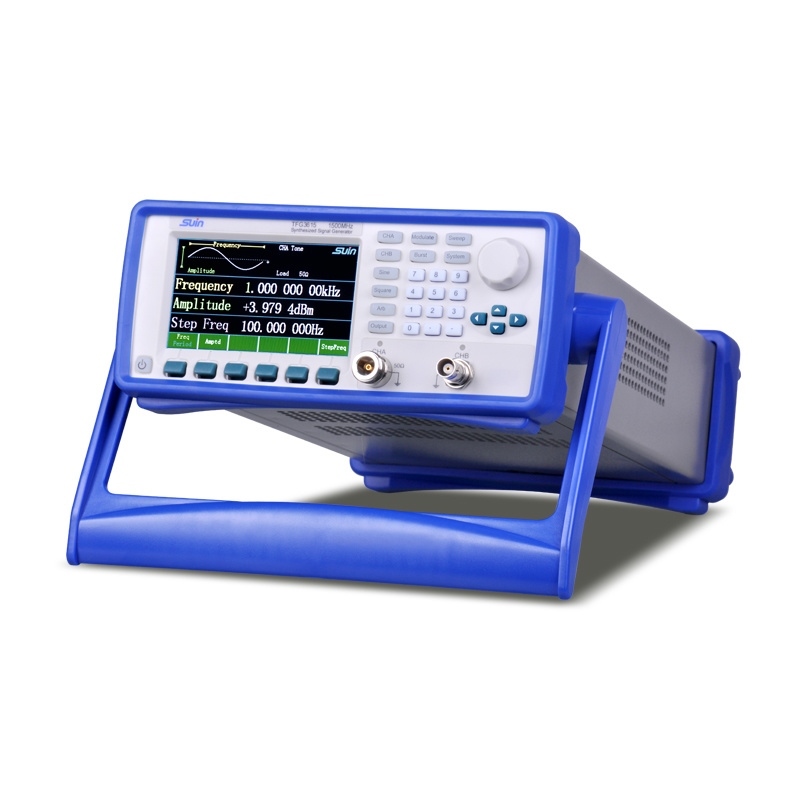

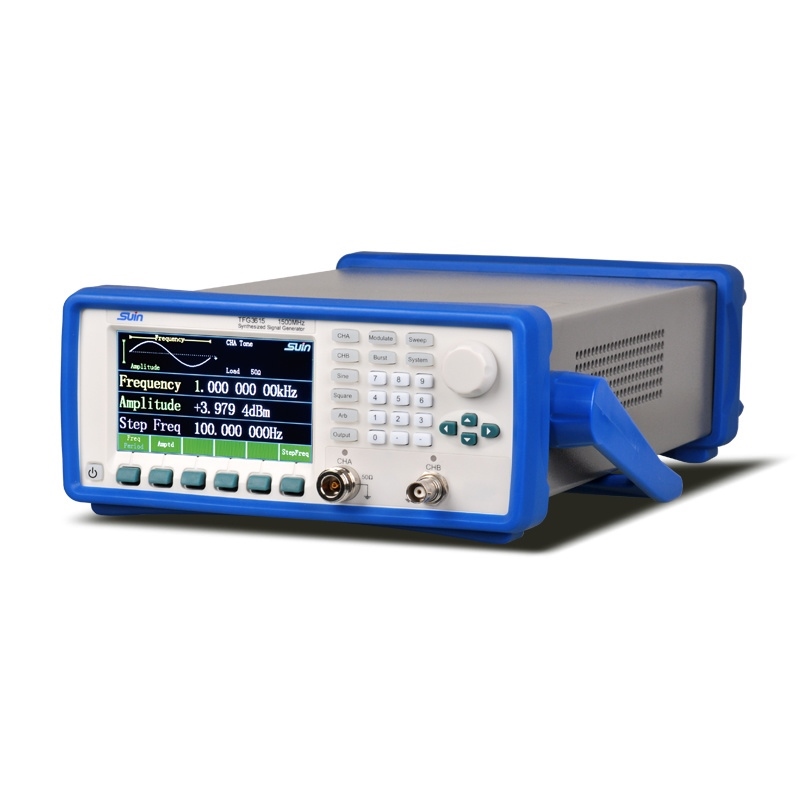

1.5GHz/1500Mhz Sinyal Üreteci

Genel bakış

FPGA ve SOPC sistemi ile DDS ve PLL tekniğini benimseyen TFG3600 Serisi sentezlenmiş sinyal üreteci, maksimum 1.5GHz frekansı, 1ppm'ye kadar frekans doğruluğunu ölçebilir. Gerçekten de eğitim, laboratuvar, telekomünikasyon ve metroloji alanlarında güçlü bir yardımcıdır.

 Ürün modeli

TFG3605/TFG3610/TFG3615

Ürün Sipariş Kodu :  TFG3600 Serisi



Fiyat ve Bilgi

Özellikleri

* DDS ve PLL tekniklerinin mükemmel kombinasyonu

* 1.5GHz'e kadar frekans üst limitleri

* 1ppm'ye kadar daha yüksek frekans doğruluğu seviyesi

* Komple AM/FM/FSK/PSK modülasyon işlevi

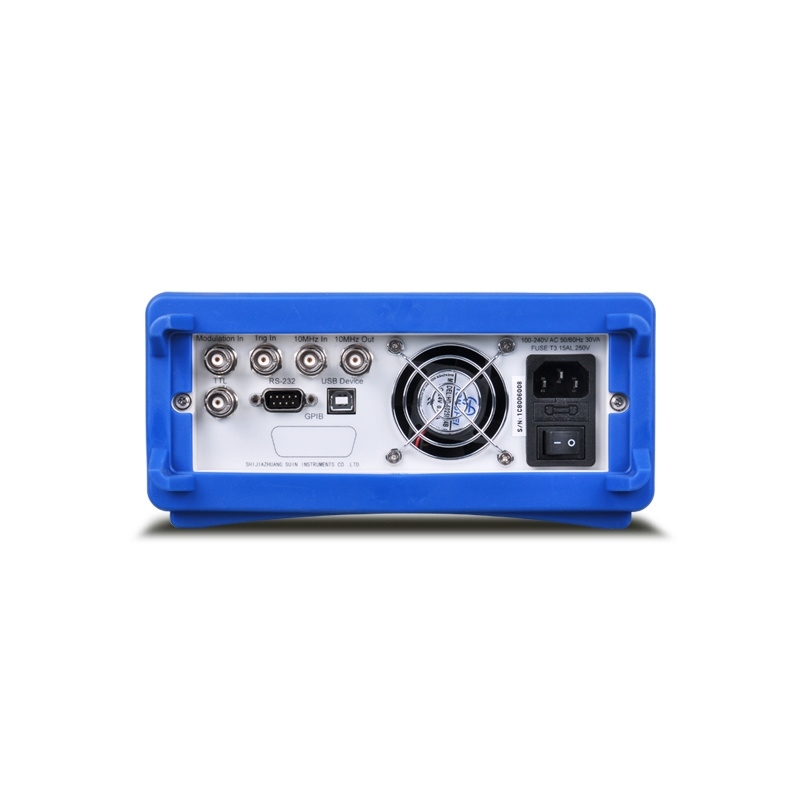

* Standart iletişim arayüzü: USB Cihazı, RS-232


Özellikler

ÇHA

TFG3605 TFG3615 TFG3610
Sıklık
MenzilSinüs1μHz ~ 500MHz 1μHz ~ 1500MHz 1μHz ~ 1000MHz
Meydan1μHz ~ 80MHz
Çözünürlük1μHz (taşıyıcı frekansı≤80MHz)
1Hz (taşıyıcı frekansı>80MHz)
Kesinlik±1ppm, Frekans≥1.0kHz, 18℃ ila 28℃
±50ppm, Frekans＜1.0kHz, Min. çıkış 1μHz
Sinüs Çıkış Seviyesi
MenzilFrekans≤500MHz-127dBm ~ +13dBm(-127dBm ~ -117dBm tipik)
Frekans≤1000MHz-110dBm ~ +13dBm(-100dBm ~ -110dBm tipik)
Frekans≤1500MHz-105Bm ~ +10dBm(-100dBm ~ -105dBm tipik)
Çözünürlük0.1dB
KesinlikFrekans≤300MHzayar ±1dBm (çıkış seviyesi +13dBm~-100dBm)
Frekans≤1500MHzayar ±2.2dBm (çıkış seviyesi +13dBm~-80dBm, ayar değeri±1.5dBm tip.)
ayar ±2.7dBm (çıkış seviyesi -80dBm~-100dBm, ayar değeri±2.0dBm tip.)
Durağan Dalga Oranı (SWR)< 1.8 (çıkış seviyesi≤0dBm)
Spektrum Saflığı
Harmonik< -33dBc (çıkış seviyesi≤4dBm,tipik değer)
Harmonik olmayan< -40dBc (çıkış seviyesi≤4dBm, sapma CF≥5kHz）
Alt Harmonik< -40dBc (çıkış seviyesi≤4dBm）
Artık FM< 100Hz（BW: 0,3 ~ 3kHz, RMS< 120MHz）
Meydan
Yükselme/Düşme Süresi≤15ns
aşma≤5%
Modülasyon
TipAM, FM, FSK, PSK
Harici Modülasyon Girişi

Voltaj Aralığı: 5V tam ölçek,Giriş Empedansı: 10kΩ,

Frekans: DC - 10kHz

Frekans Taraması
Süpürme Hızı1ms ~ 800s Doğrusal (taşıyıcı ≤80MHz)
100ms ~ 800s Logrithm(taşıyıcı ≤80MHz)
Adım süresi50ms ~ 10s Doğrusal (taşıyıcı>80MHz)
Patlama (Taşıyıcı Frekansı≤80MHz)
Patlama Sayısı1 ila 10000 döngü
Aralık0.1ms ila 800s
CHB
Sıklık
Menzil1μHz ~ 10MHz
Çözünürlük1μHz
Kesinlik±1ppm, Frekans≥1.0kHz, 18℃ ila 28℃
±50ppm, Frekans＜1.0kHz, Min. çıkış 1μHz
dalga formu
TipSinüs, Kare, Rampa, Darbe, Sinc, Exp, Gürültü, DC
MeydanYükselme/Düşme Süresi≤50ns
Görev döngüsü%0.01 ~ %99,99
NabızYükselme/Düşme Süresi≤50ns
Darbe genişliği20ns ~ 20sn
RampaSimetri%0.0 ~ %100.0
Çıktı
Genlik1mVpp ila 10Vpp(50Ω), 2mVpp ila 20Vpp(Yüksek Z)
Telafi etmek±5Vpk ac+dc(50Ω), ±10Vpk ac+dc(Yüksek Z)
Çözünürlük5mVpp
Kesinlik±(ayarın %1'i + 10mVpp)(1kHz Sinüs)
Pürüzsüzlük± 0,5dB(1MHz Sinüs, 1Vpp)
Genel özellikleri
GüçAC100V~240V, 50/60Hz,50VA Maks
Boyut ve Ağırlık254×103×374 mm, 4,2 kg


Standart aksesuarlar

güç kablosu: 1 adet

BNC Test kablosu: 1 adet
CD (Yazılım + Kullanım Kılavuzu): 1 adet


Seçenekler
Frekans Sayacı

(üst limitler 2,5 GHz'e kadar, yalnızca TFG3605 için)

GPIB
