ÜRÜN DETAYI

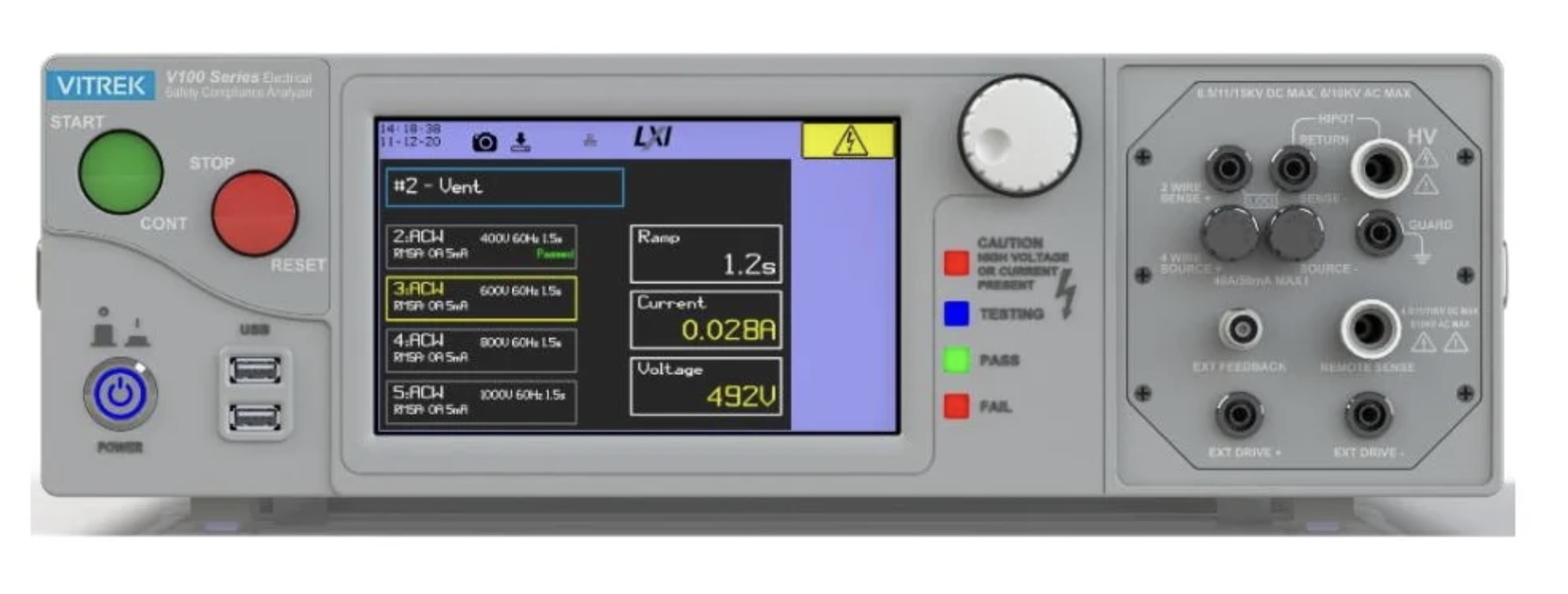

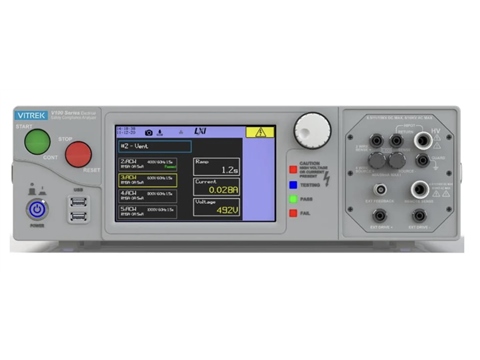

V10x Serisi
Geleceğe Hazır Elektrik Güvenliği Hipot Test Cihazı

10kV Yüksek Gerilim Kaçak Akım Test Cihazı

 15kV İzolasyon Test Cihazı

30kV İzolasyon Test Cihazı

Yüksek Gerilim İzolasyon Test Cihazı

Kaçak Akım Test Cihazı

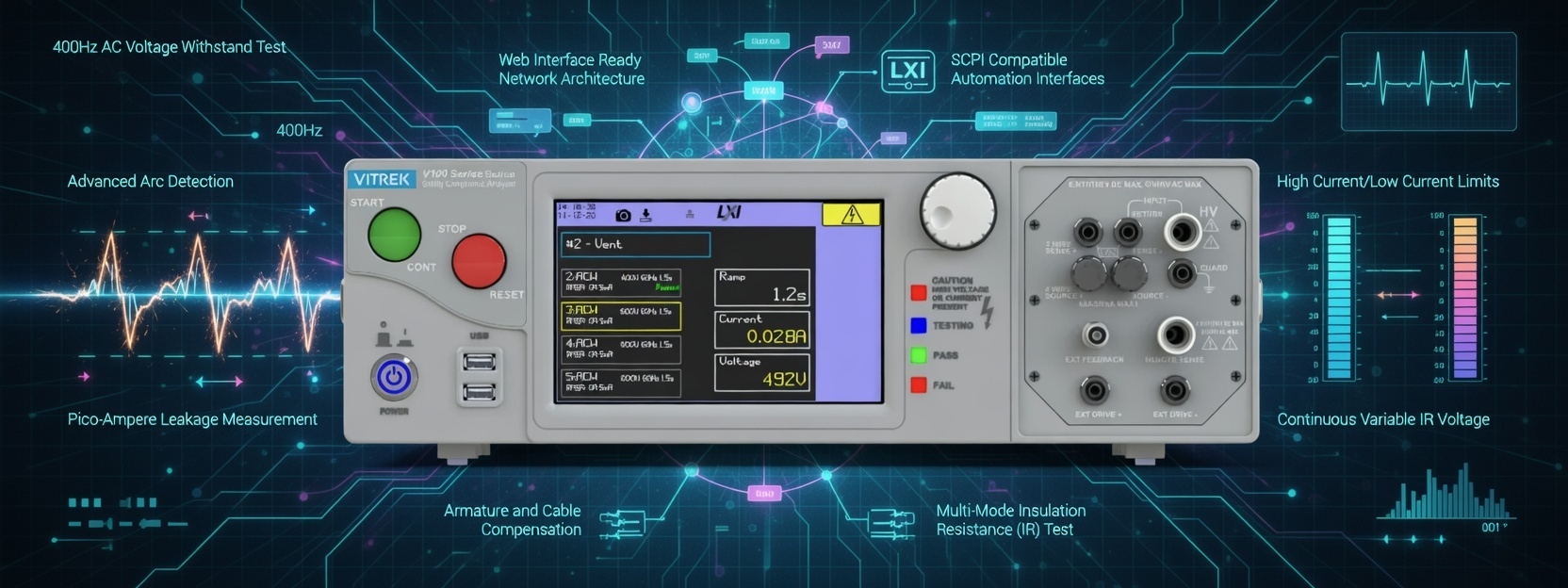

Yüksek Gerilim Çıkışı ve Çoklu Test Yeteneği

10 kV'a kadar AC hipot / 15 kV'a kadar DC hipot standart
Opsiyonel 30 kV AC harici modül
Yüksek güçlü AC çıkışı: 100 mA / 200 mA seçenekleri
Yüksek güçlü DC çıkışı: 50 mA kaynak akımı

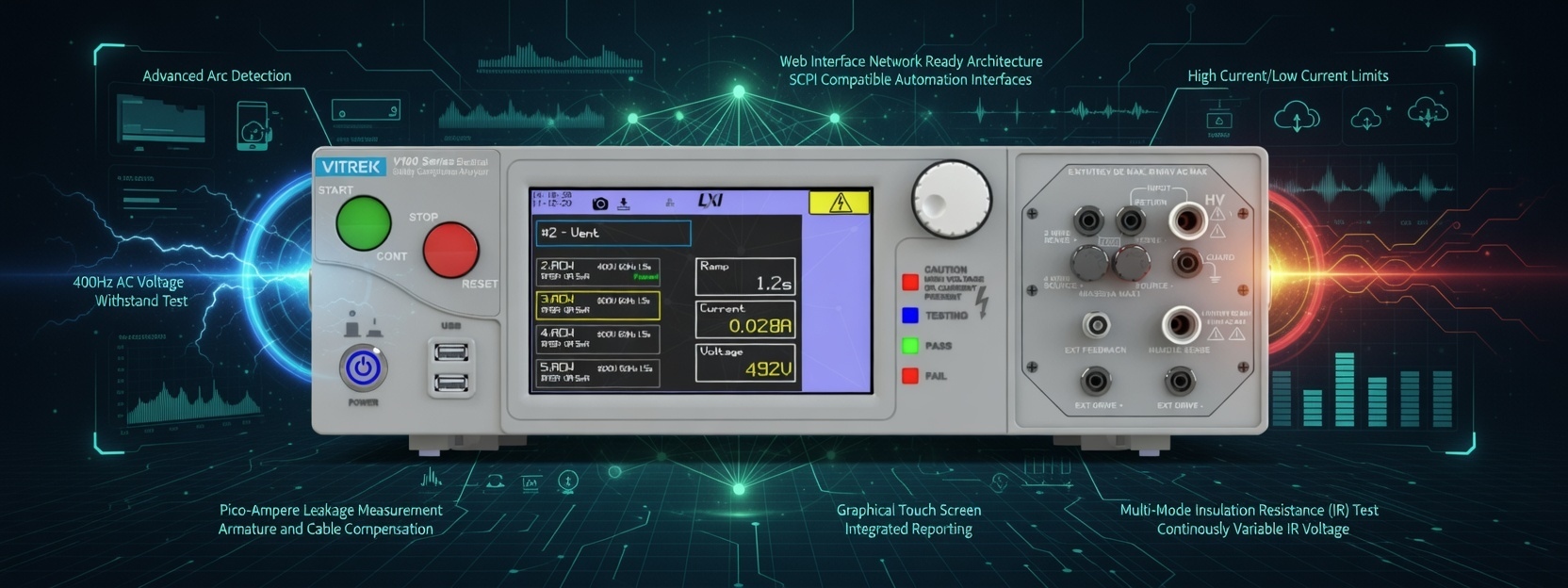

Gelişmiş Ölçüm ve Ark Algılama

Pikoamper kaçak çözünürlüğü (100 pA)
Faz açısı ölçümü (faz içi ve faz dışı bileşenler)
Yapılandırılabilir geniş bant ark algılama
Hızlı arıza algılama (<150 µs)
Otomatik fikstür ve kablo kompanzasyonu

Dokunmatik Ekran İş Akışı ve Sıra Kontrolü

Tam renkli grafiksel dokunmatik ekran arayüzü
Gerçek zamanlı ölçüm grafikleri
Çok adımlı sıra hafızası (1.000+ adım)
Çoklu bekleme fonksiyonu
Yüksek akım rampası / düşük akım bekleme limitleri

Otomasyon ve Bağlantı
SCPI uyumlu otomasyon arayüzleri
Gömülü Web arayüzü ve WiFi yapılandırması
1.600 HV tarayıcı kanalının doğrudan kontrolü
Dahili PDF rapor oluşturma ve CSV dışa aktarma
Üretim hattı entegrasyonu için dijital G/Ç

Güvenlik ve Uyumluluk
Yüksek hızlı kapatmalı Toprak Kaçağı Kesme (GFI)
<1 ms kapatmalı Güvenlik Kaçağı Kilitleme (SFI™)
Test Kablosu Güvenlik Algılama (TLSS™) sürekli doğrulama
40 A RMS'ye kadar entegre topraklama bağlantı testi
4 telli Kelvin düşük direnç ölçümü
400 Hz AC gerilim dayanım testi
Yazılım yükseltilebilir platform
EN 61010-1'e göre güvenlik sertifikalı / EN 61326-1'e göre EMC uyumlu

Hızlı arıza tespiti (<150 µs)
Otomatik fikstür ve kablo kompanzasyonu

   Ürün Sipariş Kosu :  V10x. ( İstediğiniz Voltaj Aralığını belirtiniz)

  Fiyat Ve Bilgi Al

Otomasyona Hazır Elektrik Güvenliği Yüksek Gerilim Test Cihazı

Vitrek V10x Serisi, üretim ve laboratuvar ortamlarında yüksek voltajlı dielektrik dayanımı (hipot), izolasyon direnci, topraklama bağlantısı ve düşük direnç ölçümü için tasarlanmış gelişmiş bir elektrik güvenliği test platformudur. Dokunmatik ekranlı iş akışı, çoklu test yeteneği ve otomasyona hazır mimariyi bir araya getiren V10x, kapsamlı dokümantasyon ve uyumluluk izlenebilirliği ile hassas elektrik güvenliği doğrulaması gerektiren üreticiler için daha hızlı test yürütme, gelişmiş operatör verimliliğ

10kV 15kV 30kV Yüksek Gerilim Kapasiteli Kapsamlı Çoklu Test Platformu

V10x Serisi, tek bir platformda AC hipot, DC hipot, Yalıtım Dayanıklılığı (IR), topraklama bağlantısı ve 4 telli düşük direnç ölçümleri dahil olmak üzere ayrıntılı elektrik ömrü testleri sağlar. Vitrek'in kanıtlanmış yüksek güçlü hipot yapısı üzerine kurulu sistem, zorlu yük koşulları için 50 mA DC'den 200 mA AC'ye kadar yapılandırılabilir akım kaynağı ile standart olarak 15 kV DC ve 10 kV AC'ye kadar çıkış gerilimleri (harici seçenekle 30 kV AC'ye kadar genişletilebilir) sunar.

Kartın Ekran İş Akışı Kurulum Süresini ve Operatör Hatalarını Azaltır

Eski düğme tabanlı hipot test cihazlarının aksine, V10x, grafiksel sıra düzenleme özelliğine sahip tam renkli bir masaüstü ekran yazılımı kullanılabilir; bu mühendislerin iç iç menülerinde gezinerek çok adımlı test profillerini görsel olarak oluşturmasına, gerilim rampalarını ayarlamasına, bekleme sürelerini denetlemesine ve geçme/kalma kısıtlamaları tanımlamalarına olanak tanır. Gerçek zamanlı ölçüm grafikleri, test çalıştırma sırasında voltaj, akım ve direnç gösterdiğini gösteren değişimin bozulmasını, ark olaylarını veya DUT anormalliklerini anında tespit etmeyi sağlar. Bu yaklaşım, operatör eğitim süresini kısaltır, kurulum hatalarını en aza indirir ve yüksek çeşitlilikteki üretim ortamlarında üretim iş akışlarını hızlandırır.

DSP Teknolojisi ve Ark Tespiti ile Hassas Ölçüm

Gelişmiş DSP teknolojisi, yüksek hızlı voltaj regülasyonu, pikoamper kaçak akım görüntüleri (100 pA formatında) ve dirençli ve kapasitif kaçakların ayrılması için faz açısı analizi ile tera-ohm basınç direnci okumaları sağlar. Yüksek güçlü DC modelleri, invertörler, motor sürücüleri ve güneş panelleri gibi yüksek kapasiteli cihazlar için hızlı şarj/deşarj döngüleri sağlayarak, standart hipot platformlarına kıyasla analiz süresini önemli ölçüde azaltır. Çift parametre limitleriyle (genlik ve darbe genişliği) yapılandırılabilir ark ayırma, dış gürültü veya kırılma etkilerinden kaynaklanan yanlış arızaları ayırırken arıza aralıklarını arttırır.

Otomatik Üretim ve Ölçeklenebilir Test Sistemleri için Tasarlandı

V10x, otomatik üretim hatları ve ölçeklenebilir test sistemleri için tasarlanmıştır. Ethernet, USB, RS232 ve genetik bağlı GPIB üzerinden yerel SCPI komut desteği, Üretim Yürütme Sistemleri (MES), İstatistiksel Proses Kontrol (SPC) platformları ve özel test yazılımlarıyla entegrasyon sağlar. Sistem, harici röle kontrolörlerine gerek kalmadan çok noktalı test için 1.600'e kadar yüksek voltajlı tarayıcı kanalını doğrudan kontrol ederek karmaşık kablo demetini, ayırma serisini ve çoklu DUT konfigürasyonlarını tanır. Dahili PDF rapor oluşturma ve CSV verilerinin ayrıştırılması, ISO, IEC ve UL uyumluluk özellikleri için zaman damgası, operatör kimliği ve tam ölçümü izlenebilirliği ile denetime hazır dokümantasyon sağlar.

Çok Katmanlı Güvenlik Mimarisi ve Uyumluluk Desteği

Çok sistemli güvenlik yapısı, toprak kaçağı tespiti için Toprak Kaçağı Kesme (GFI), yüksek hızlı HV kapatma için Güvenlik Kaçağı Kilitleme (SFI™) ve doğru kablo bağlantısının ve DUT topraklamasının sürekli doğrulanması için Test Kablosu Güvenlik Algılaması (TLSS™) içerir. İsteğe bağlı 40 amperlik topraklama anahtarı özelliği, IEC 61010, IEC 60335 ve UL 61010 hızlanmaya bağlı ev aletlerinde, elektrikli el aletlerinde ve endüstriyel ortamda düşük dirençli güvenlik iletkeni çalıştırılmasını sağlar. Sistem, planlı ve askeri uygulamalar için 400 Hz testini destekleyerek, sistem güç sistemleri için doğru uyumluluğunun sağlanmasını sağlar.

ABD Üretimi ve Garantisi

Tüm V10x Serisi test cihazları ABD'de üretilmiş ve parça ve işçiliği kapsayan 2 yıllık standart bir garantiye sahiptir.
