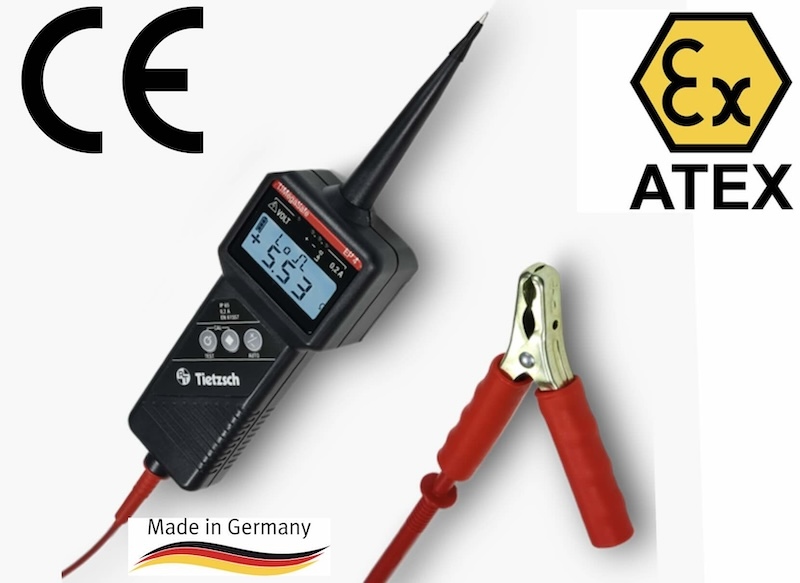

MegaSafe EP 4Ex ATEX TOPRAKLAMA DİRENCİ TEST CİHAZI

ATEX Sertifikalı Portatif Ölçüm Cihazı

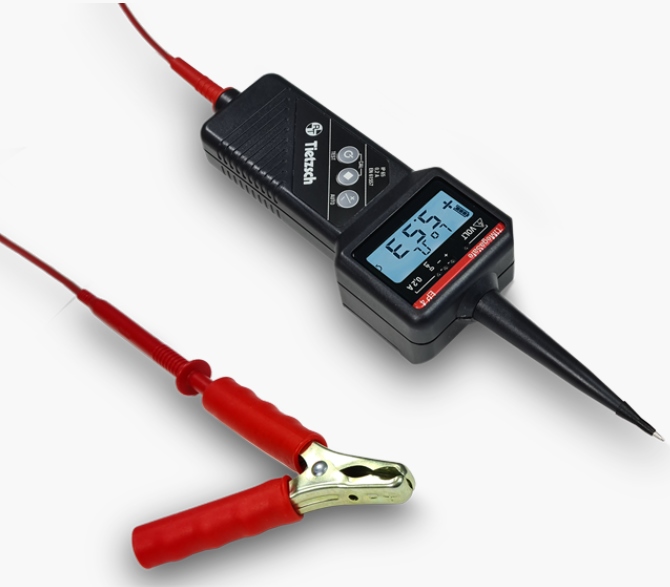

ΩMEGASAFE EP 4EX

DC AC GERİLİM ŞEBEKESİ TEST VE DİRENÇ ÖLÇÜM CİHAZI

EX-PROOF DÜŞÜK EMPEDANS TEST CİHAZI

Made in Germany

exproof-atex-sertifikalı-toprakama-direnci-test-cihazı

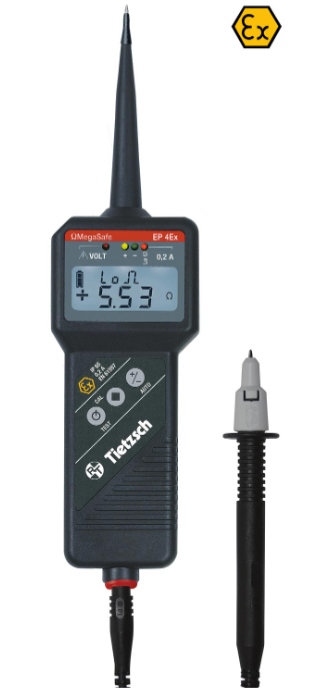

ΩMegaSafe EP 4 Ex Ve ΩMegaSafe EP 4

Koruyucu kabloların, topraklama kablolarının, voltaj dengeleme kablolarının ve paratoner şebekesinin EN 61557-4'e göre hızlı testi için yönetilebilir bir direnç ölçüm cihazıdır.

10 mΩ ile 2 MΩ arasında evrensel
Kesin gösterge Arkadan aydınlatmalı 2 satırlı ekran
10 Ω'a kadar Lo-Ω aralığı için 0,2 A yüksek ölçüm akımı
500 V'a kadar gerilime dayanıklı entegre gerilim göstergesi
Tuşa basıldığında ölçüm çizgisinin hızlı telafisi
Otomatik kutup değişimi ve ölçüm sonuçlarının saklanması
Güvenlik: CAT III 300 V / CAT II 600 V
Ex Koruma II 2G Ex ib IIC T4

Ürün Sipariş Kodu : MEGASAFE EP 4EX

DİRENÇ ÖLÇÜMÜ:

10 mΩ'dan 2 MΩ'a kadar direncin kesin göstergesi
Geniş ölçüm aralığı ve otomatik aralık seçimi sayesinde evrensel olarak uygulanabilir
10 Ω'a kadar Lo-ohm aralığı için 0,2 A yüksek ölçüm akımı için enerji tasarruflu devre
arkadan aydınlatmalı geniş ekran
2 Ω'un altındaki dirençler için sesli uyarı sinyali
Tuşa basıldığında ölçüm hattının hızlı telafisi
otomatik kutup değişimi ve ölçüm sonuçlarının saklanması (+/- değerler)

EMNİYET:

Tehlikeli voltaj için net LED göstergesi
LCD'deki voltaj değeri ve sesli uyarı sinyali
400 V'a kadar harici gerilimlere karşı koruma devresi
> 400 V aşırı gerilimler için entegre sigorta

DİĞER İŞLEVLER:

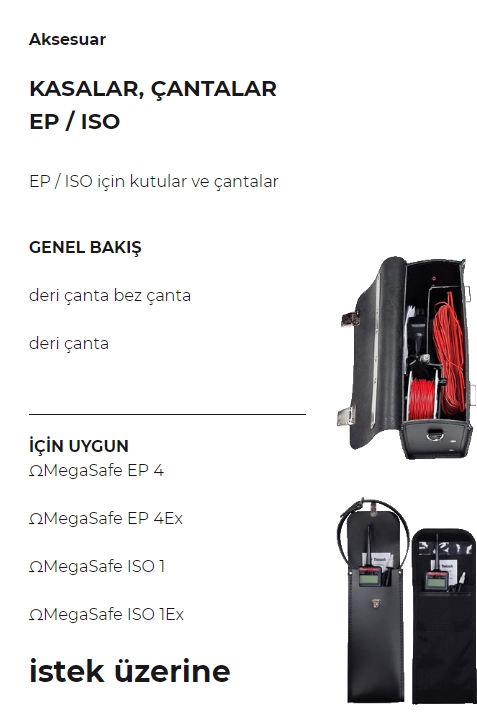

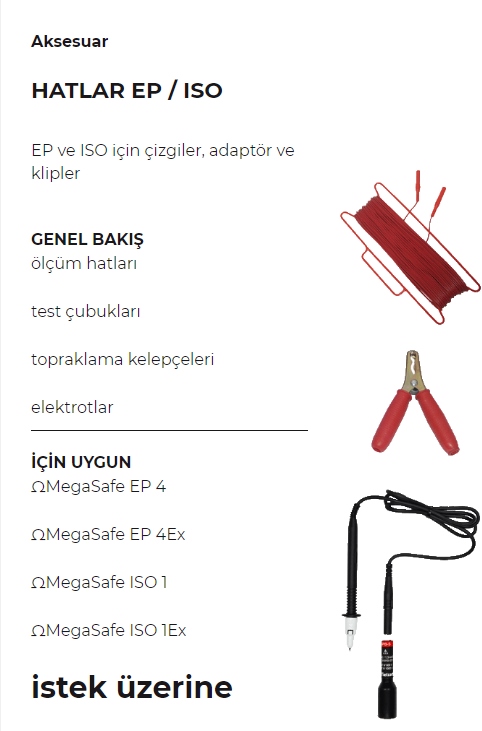

çeşitli aksesuarlar
kolay kullanım ve kompakt tasarım
sağlam gövde
IP 65 – su geçirmez

test-cihazı-düşük-empedans

ex-proof-empedans-ölçüm-cihazı

TEST CİHAZI 0,00 Ω – 1 MΩ

ΩMegaSafe EP 4 Ex, koruyucu ve topraklama kablolarının, eş potansiyel bağlama ve paratoner kablolarının VDE 0413 / EN 61557-4'e göre hızlı testi için kompakt bir direnç ölçüm cihazıdır.

EP 4Ex, Ex II alanlarında kullanım için onaylanmış kuruluşlarca onaylanmıştır.

Basit kullanım ve kompakt tasarım, alçak gerilim şebekelerinde koruyucu önlemlerin standartlara uygun olarak hızlı bir şekilde test edilmesini sağlar. Çeşitli kablolar ve aksesuarlar ünitenin uygulamanıza göre yapılandırılmasına olanak tanır.

toprakalama-hat-direnci-eşpotansiyel-hassas-direnç-ölçüm-cihazı

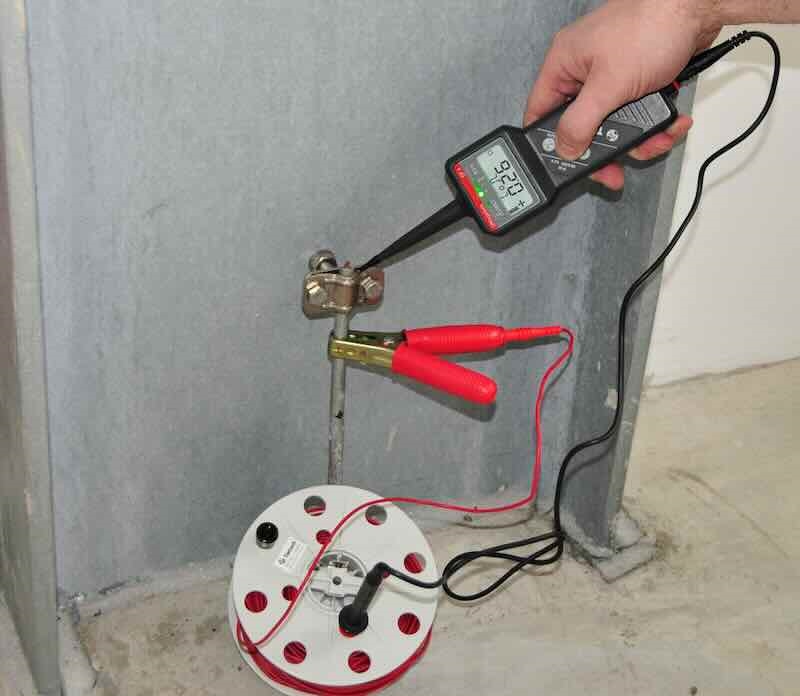

Toprakalama Direnci Test Ölçüm cihazı

10 mΩ ile 2 MΩ arası ölçümler ve harici gerilime karşı son derece güvenli
0,2 A yüksek ölçüm akımıyla 10 Ω'a kadar Lo-Ω ölçüm aralığı
2000 kΩ'a kadar diğer ölçüm aralıkları
400 V'a kadar şebekede kullanılabilir
Harici gerilim durumunda sesli ve optik uyarı, gerilim değerinin yanıp sönerek gösterilmesi
Ağır talepler için ekli test çubuğuyla birlikte sağlam, yönetilebilir kasa,
IP 65

MEGASAFE EP 4EX Katalog İndir

	EP 4	EP 4Ex	ISO1	ISO 1Ex
Direnç alanı	0,01 Ohm - 2 MOhm		1 kOhm - 20 GOhm	1 kOhm - 2 TOhm
Test voltajı	-		100V 250V 500V 1000V	32V 100V 500V
test akımı	maks. 200mA		1 mA	-
Sesli süreklilik test cihazı	Ve
Bağlantı/elektrot	+ Elektrot 4 mm - 4 mm fiş için soket	+ Elektrot 4 mm - 4 mm fiş için soket	+ Elektrot 4 / 15 mm - 4 mm fiş için soket	+ 4 mm fiş için soket - 4 mm fiş için soket
güç kaynağı	1x9 V
Aşırı gerilim kategorisi	CAT III 300 V CAT II 600 V	EN/IEC 61010-1'e göre CAT III 300 V CAT II 600 V	CAT IV 600 V CAT III 1000 V	EN/IEC 61010-1'e göre CAT III 600 V
Koruma sınıfı	IP 65
ATEX'e göre Ex onayı	HAYIR	evet ll 2G ib llC T4 DIN EN 60079-0 ve DIN EN 60079-11'e göre	HAYIR	evet ll 2G ve l M2 ib llB T4, DIN EN 60079-0 ve DIN EN 60079-11'e göre
Ex maksimum değerler	-	U ₀ = 7V I ₀ = 350 mA P ₀ = 1,5 W izin verilen maksimum endüktans 0,4 mH izin verilen maksimum kapasitans 9 µF	-	U ₀ = 550 V I ₀ = 1,5 mA izin verilen maksimum endüktans 28 H izin verilen maksimum kapasitans 1 nF
Ortam sıcaklığı	-10 ... + 50 °C	-10 ... + 40°C	-10 ... + 50 °C	-10 ... + 40°C
uygulama kapsamı	Koruyucu iletken testi veya makine topraklama testi gibi IEC 61557-4'e (VDE 0413 Bölüm 4) göre koruyucu önlemlerin testi		Zemin ve yüzeylerin sızıntı testi gibi IEC 61557-2'ye (VDE 0413 Bölüm 2) göre koruyucu önlemlerin testi
Madde-No.	83302	83301	83315	83310
Ürün boyutları ve ağırlığı	230 x 60 x 40 mm 180 gr	230 x 60 x 40 mm 220 gr	230 x 60 x 40 mm 220 gr	230 x 60 x 40 mm 220 gr
Ürün ambalajlı boyutları ve ağırlığı	300x100x50 mm 350 gr	300 x 100 x 50 mm 370 gr	300x100x50 mm 400 gr	300x100x50 mm 450 gr

	EP 4	EP 4Ex	ISO1	ISO 1Ex
Direnç alanı	0,01 Ohm - 2 MOhm		1 kOhm - 20 GOhm	1 kOhm - 2 TOhm
Test voltajı	-		100V 250V 500V 1000V	32V 100V 500V
test akımı	maks. 200mA		1 mA	-
Sesli süreklilik test cihazı	Ve
Bağlantı/elektrot	+ Elektrot 4 mm - 4 mm fiş için soket	+ Elektrot 4 mm - 4 mm fiş için soket	+ Elektrot 4 / 15 mm - 4 mm fiş için soket	+ 4 mm fiş için soket - 4 mm fiş için soket
güç kaynağı	1x9 V
Aşırı gerilim kategorisi	CAT III 300 V CAT II 600 V	EN/IEC 61010-1'e göre CAT III 300 V CAT II 600 V	CAT IV 600 V CAT III 1000 V	EN/IEC 61010-1'e göre CAT III 600 V
Koruma sınıfı	IP 65
ATEX'e göre Ex onayı	HAYIR	evet ll 2G ib llC T4 DIN EN 60079-0 ve DIN EN 60079-11'e göre	HAYIR	evet ll 2G ve l M2 ib llB T4, DIN EN 60079-0 ve DIN EN 60079-11'e göre
Ex maksimum değerler	-	U ₀ = 7V I ₀ = 350 mA P ₀ = 1,5 W izin verilen maksimum endüktans 0,4 mH izin verilen maksimum kapasitans 9 µF	-	U ₀ = 550 V I ₀ = 1,5 mA izin verilen maksimum endüktans 28 H izin verilen maksimum kapasitans 1 nF
Ortam sıcaklığı	-10 ... + 50 °C	-10 ... + 40°C	-10 ... + 50 °C	-10 ... + 40°C
uygulama kapsamı	Koruyucu iletken testi veya makine topraklama testi gibi IEC 61557-4'e (VDE 0413 Bölüm 4) göre koruyucu önlemlerin testi		Zemin ve yüzeylerin sızıntı testi gibi IEC 61557-2'ye (VDE 0413 Bölüm 2) göre koruyucu önlemlerin testi
Madde-No.	83302	83301	83315	83310
Ürün boyutları ve ağırlığı	230 x 60 x 40 mm 180 gr	230 x 60 x 40 mm 220 gr	230 x 60 x 40 mm 220 gr	230 x 60 x 40 mm 220 gr
Ürün ambalajlı boyutları ve ağırlığı	300x100x50 mm 350 gr	300 x 100 x 50 mm 370 gr	300x100x50 mm 400 gr	300x100x50 mm 450 gr

ÜRÜN DETAYI

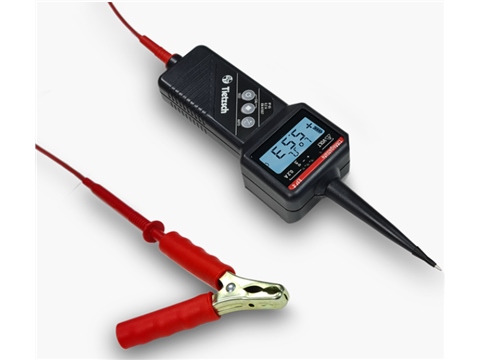

MegaSafe EP 4Ex ATEX TOPRAKLAMA DİRENCİ TEST CİHAZI
